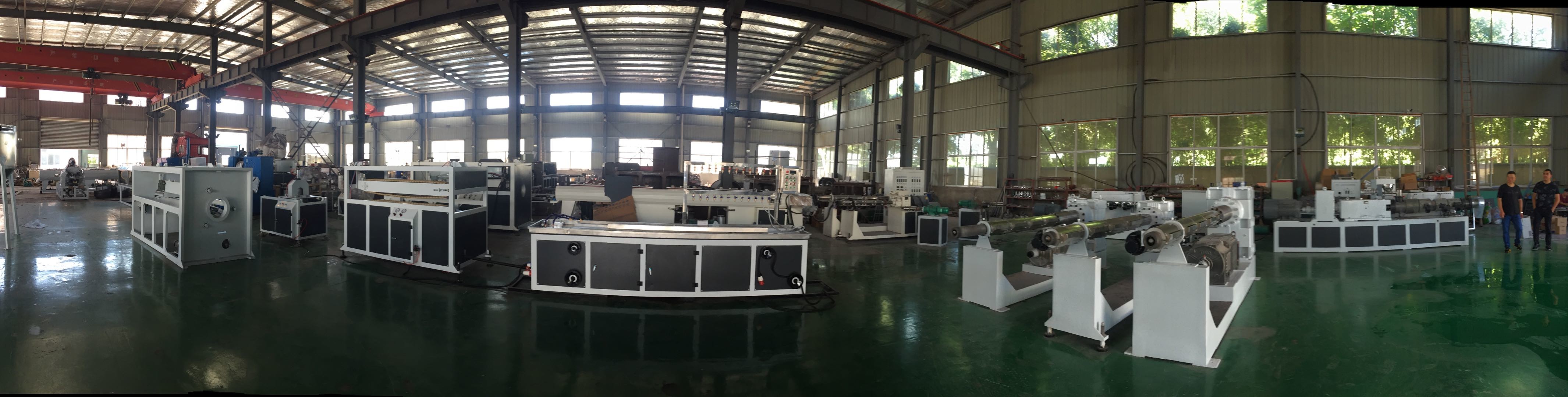

کیفیت دستگاه اکستروژن پلاستیک & دستگاه میکسر پلاستیک کارخانه

دستگاه مخلوط کن پلاستیک چیست؟ دستگاه مخلوط کن پلاستیک یک دستگاه صنعتی است که برای مخلوط کردن مواد اولیه پلاستیکی، مانند PVC، PE، PP، ABS یا سایر ترموپلاستیک ها، با افزودنی هایی مانند رنگدانه ها، تثبیت کننده ها و پرکننده ها طراحی شده است. این دستگاه اطمینان حاصل می کند که تمام مواد قبل از اکستروژن یا قالب گیری به طور یکنواخت مخلوط می شوند، که به حفظ کیفیت و یکنواختی محصول کمک می کند. سؤال 2: چگونه کار می کند؟ اکثر مخلوط کن های پلاستیک با استفاده از یک سیستم تیغه چرخان با سرعت بالا کار می کنند. گرمای اصطکاکی تولید شده در طول فرآیند، پلاستیک را نرم می کند و به افزودنی ها اجازه می دهد تا به طور موثر پیوند برقرار کنند. بسته به مدل، دستگاه ها ممکن است شامل محفظه های گرمایش و سرمایش باشند، مانند ترکیب مخلوط کن گرم و سرد با سرعت بالا که در تولید لوله و پروفیل PVC استفاده می شود. سؤال 3: چه نوع مخلوط کن های پلاستیکی وجود دارد؟ انواع مختلفی وجود دارد، از جمله مخلوط کن های عمودی، مخلوط کن های افقی، مخلوط کن های روبانی و مخلوط کن های با سرعت بالا. انتخاب به مقیاس تولید و ویژگی های مواد بستگی دارد. به عنوان مثال، یک مخلوط کن با سرعت بالا برای مواد حساس به حرارت مانند PVC ایده آل است. سؤال 4: چرا اختلاط اینقدر مهم است؟ اختلاط یکنواخت مستقیماً بر رنگ محصول، استحکام و عملکرد پردازش تأثیر می گذارد. مواد مخلوط نشده می توانند منجر به ذوب ناهموار، نقص سطح یا ضعف مکانیکی در محصولات نهایی شوند. سؤال 5: روند های جدید چیست؟ مخلوط کن های مدرن اکنون سیستم های اتوماسیون PLC (مانند زیمنس یا امرون) را برای کنترل دقیق دما و سرعت ادغام می کنند. موتورهای کم مصرف و ساختار استیل ضد زنگ نیز دوام و بهداشت را افزایش می دهند. به طور خلاصه، دستگاه مخلوط کن پلاستیک فقط یک دستگاه پشتیبانی کننده نیست - بلکه یک مؤلفه اصلی پردازش پلاستیک مدرن است که ثبات، پایداری و راندمان تولید بالاتر را تضمین می کند.

چگونه دستگاه میکسر پلاستیک مناسب برای خط تولید خود را انتخاب کنیم؟ انتخاب درست دستگاه میکسر پلاستیک می تواند به طور قابل توجهی بر بهره وری، کیفیت مواد و راندمان هزینه تأثیر بگذارد. با وجود گزینه های بسیار زیاد، چگونه تولیدکنندگان می توانند انتخاب درستی داشته باشند؟ سؤال 1: عوامل اصلی که باید در نظر گرفته شوند، چه هستند؟ اولین قدم درک نیازهای مواد و فرآیند شما است. عواملی مانند نوع پلاستیک (PVC، PE، PP و غیره)، اندازه دسته، دمای فرآیند و نسبت افزودنی ها مدل میکسر مناسب را تعیین می کنند. سؤال 2: چه نوع میکسر پلاستیکی موجود است؟ مدل های رایج عبارتند از: میکسر های سرعت بالا برای گرمایش سریع و اختلاط یکنواخت. میکسر های خنک کننده برای تثبیت دمای مواد پس از اختلاط. میکسر های عمودی برای اختلاط ساده و دسته های بزرگ. میکسر های روبانی افقی برای اختلاط مداوم مواد گرانولی. سؤال 3: چگونه اتوماسیون باعث بهبود راندمان می شود؟ میکسر های پلاستیکی پیشرفته اکنون مجهز به سیستم های کنترل PLC زیمنس یا اشنایدر هستند که به اپراتورها اجازه می دهد دما، سرعت و زمان بندی را با دقت کنترل کنند. سیستم های تغذیه و تخلیه خودکار، نیروی کار و خطای انسانی را کاهش می دهند. سؤال 4: در مورد مصرف انرژی و ایمنی چطور؟ طراحی های کم مصرف با مبدل های فرکانس می توانند مصرف برق را تا 20٪ کاهش دهند. دستگاه هایی با قفل های ایمنی، محافظت در برابر اضافه بار و ساختار استیل ضد زنگ عملکرد ایمن و تمیز را تضمین می کنند. سؤال 5: چرا باید یک تولید کننده معتبر را انتخاب کرد؟ یک تولید کننده معتبر ارائه می دهد طراحی سفارشی، پشتیبانی نصب و خدمات پس از فروش. گارانتی و در دسترس بودن قطعات یدکی نیز از ملاحظات کلیدی برای عملکرد طولانی مدت هستند. انتخاب دستگاه میکسر پلاستیک مناسب به معنای ایجاد تعادل بین عملکرد، هزینه و قابلیت اطمینان است. یک میکسر خوب انتخاب شده نه تنها باعث بهبود راندمان تولید می شود، بلکه کیفیت و رقابت پذیری بازار محصولات پلاستیکی نهایی شما را نیز افزایش می دهد.

آخرین نوآوری‌ها در ماشین‌های میکسر پلاستیک برای سال 2025 چیست؟ صنعت ماشین‌های میکسر پلاستیک با توجه به مواد جدید، اهداف بهره‌وری انرژی و روندهای کارخانه هوشمند به سرعت در حال تکامل است. بنابراین، چه نوآوری‌هایی آینده اختلاط پلاستیک را شکل می‌دهند؟ سؤال 1: اتوماسیون چگونه در حال تحول صنعت میکسر است؟ میکسر‌های پلاستیک مدرن اکنون دارای سیستم‌های کنترل PLC هوشمند با ثبت داده‌ها، تشخیص خطا و نظارت از راه دور هستند. این به تولیدکنندگان اجازه می‌دهد تا عملکرد اختلاط را در زمان واقعی ردیابی کنند و پارامترها را برای حداکثر ثبات تنظیم کنند. سؤال 2: چه مواد و فناوری‌های جدیدی در حال ظهور هستند؟ در سال 2025، بسیاری از تولیدکنندگان در حال استفاده از فولاد آلیاژی 38CrMoAlA و محفظه‌های اختلاط استیل ضد زنگ هستند که مقاومت در برابر خوردگی را بهبود می‌بخشد و عمر مفید را افزایش می‌دهد. علاوه بر این، تیغه‌های مقاوم در برابر سایش و فناوری تعادل دینامیکی لرزش و صدا را کاهش می‌دهند. سؤال 3: میکسرها چگونه در حال تبدیل شدن به انرژی کارآمدتر هستند؟ طراحی‌های جدید شامل موتورهای با فرکانس متغیر و هندسه پروانه بهینه شده هستند که مصرف انرژی را تا 30٪ کاهش می‌دهند. سیستم‌های بازیابی حرارت نیز برای استفاده مجدد از انرژی حرارتی از فرآیند اختلاط داغ استفاده می‌شوند. سؤال 4: آیا مزایای زیست‌محیطی وجود دارد؟ بله. میکسر‌های کم‌مصرف به کاهش انتشار کربن کمک می‌کنند، در حالی که پوشش‌های ضد گرد و غبار و سیستم‌های مهر و موم شده تلفات مواد و آلودگی محل کار را به حداقل می‌رسانند. این ارتقاها با استانداردهای تولید سبز جهانی همسو هستند. سؤال 5: کدام صنایع بیشترین سود را می‌برند؟ ماشین‌های میکسر پلاستیک در تولید لوله، پروفیل، فیلم، کابل و مستربچ ضروری هستند. با اتوماسیون بهتر و سازگاری مواد، اکنون جزء لاینفک خطوط اکستروژن هوشمند و با راندمان بالا در سراسر جهان هستند. همانطور که صنعت پلاستیک به مدرن‌سازی خود ادامه می‌دهد، ماشین میکسر پلاستیک در خط مقدم نوآوری قرار دارد - ترکیب فناوری، پایداری و دقت برای پاسخگویی به نیازهای تولید فردا.

نسل جدیدی ازاکسترودرهای مخروطی دو مارپیچ UPVC/CPVC/OPVC،مدل SJSZ-65/132، برای پاسخگویی به تقاضای رو به رشد برای تولید لوله های پلاستیکی با راندمان بالا راه اندازی شده است. مهندسی شده با تکنولوژی پیشرفته و کنترل دقیق، این دستگاه برای تولید طراحی شده استپوشش الکتریکی PVC (16-40 میلی متر)،لوله های تامین آب PVC (50-110 میلی متر)، ولوله های زهکشی PVC (50-110 میلی متر). در قلب اکسترودر SJSZ-65/132 یکساختار دو پیچ مخروطیکه پلاستیک سازی و اختلاط عالی مواد PVC را تضمین می کند. این طراحی یکنواختی مذاب عالی، فشار اکستروژن پایدار و کیفیت لوله فوق العاده را ارائه می دهد. پیچ ها و بشکه ها ازفولاد آلیاژی با مقاومت بالا 38CrMoAlA، از تولید کنندگان معروف ژوشان تهیه شده است که مقاومت در برابر سایش و دوام عالی را برای عملکرد طولانی مدت ارائه می دهد. ویژگی های اکسترودرحلقه های حرارتی آلومینیومی ریخته گریبا پوشش های فولادی ضد زنگ، کنترل دمای کارآمد و یکنواخت را تضمین می کند. سیستم شاملچهار منطقه گرمایشیمجموع12 کیلو وات قدرتو الفسیستم خنک کننده هوای سه مرحله ای0.25 کیلو وات در هر مرحله. راموتور محرک اصلی، یکموتور AC یا DC شیان سیما 37 کیلووات، عملکرد صاف را تضمین می کند، در حالی که سرعت از طریق a تنظیم می شودتنظیم کننده سرعت تریستور DCیا الفاینورتر Hailip دانمارکیبرای کنترل دقیق   قطعات الکتریکی از برندهای برتر بین المللی مانندزیمنس، اشنایدر، امرون، RKC،ودلیکسی، اطمینان از قابلیت اطمینان بالا و نگهداری آسان. این سیستم شامل یکهشدار حفاظت از اضافه بار، تضمین ایمنی عملیاتی و کاهش زمان خرابی. گیربکس یکطراحی سطح دندان سختاز کارخانه گیربکس Jiangyin، که به دلیل راندمان انتقال بالا و عمر طولانی آن شناخته شده است.   سری SJSZ مدل های متعددی را ارائه می دهدSJSZ51بهSJSZ105، طیف وسیعی از خروجی ها را پوشش می دهد135 کیلوگرم در ساعت تا 1400 کیلوگرم در ساعت، با توان کل از38 کیلووات تا 255 کیلووات. همه مدل ها استفاده می کنندفیدرهای دوز پیچبا کنترل سرعت فرکانس متغیر، اطمینان از تغذیه مواد سازگار.   با توجه به سازنده، که بیش ازپنج سال تجربهدر ماشین آلات اکستروژن پلاستیک، این شرکت کیفیت و خدمات پس از فروش را در اولویت قرار می دهد. ماشین های استاندارد در داخل موجود هستند7-10 روز کاری، در حالی که راه حل های سفارشی نیاز دارند25-35 روز. هر دستگاه با یکگارانتی 12 ماههاز تاریخ نصب، و پشتیبانی فنی مادام العمر ارائه می شود. با طراحی پیشرفته، کنترل دقیق و عملکرد قابل اعتماد،اکسترودر دو پیچ مخروطی SJSZ-65/132استاندارد جدیدی را در اکستروژن لوله پی وی سی تعیین می کند و به تولید کنندگان بهره وری بالاتر، کیفیت محصول برتر و هزینه های نگهداری کمتر را ارائه می دهد. برچسب ها: تجهیزات اکستروژن پلاستیک ، خط اکستروژن پلاستیک ، اکسترودر PVC ، اکسترودر دو پیچ مخروطی UPVC CPVC OPVC

تکنیک زمینه: این صنعت به طور کلی قطعات بزرگتری از مواد ، مانند تخته های فوم پی وی سی ، دهانه توخالی ، ورق های شفاف و غیره را که نیاز به خرد شدن در ذرات بزرگتر با اندازه ذرات درشت ، معمولاً بیشتر از 8 میلی متر دارند ، اداره می کند و مقدار خاصی وجود دارد بین قطعات شکسته شده شکاف با یکدیگر تماس ندارد. http://www.beisu-extrusion.comپس از آن ، ذرات بزرگتر قبل از همجوشی نیاز به تصفیه و توسط دستگاه پودر سازی به پودر تبدیل می شوند.این فرآیند پیچیده است و بسیاری از ماشین آلات و تجهیزات مصرف می شوند. عناصر تحقق فنی: به منظور حل مشکلات فوق ، اختراع حاضر یک ماشین سنگزنی و آسیاب پودر یکپارچه را ارائه می دهد ، که می تواند مواد فله را مستقیماً با پودر ، با روشهای ساده و کار ساده خرد کند.به منظور دستیابی به اهداف فوق ، راه حل های فنی اتخاذ شده توسط این اختراع به شرح زیر است: دستگاه خرد کردن و سنگ زنی ، از جمله موتور اصلی (1) ، سکوی تحمل موتور (2) ، قاب پشتیبانی (3) ، لوله برقی (4) ، بدنه دستگاه اصلی (5) ، ورودی (6) ، یاطاقان (7) ، سوراخ (8) ، لوله انتقال ( 9) ، لوله انتقال (10) ، فن پیش نویس القایی (11) ، موتور فن پیش نویس القایی (12) ، سطل غربال (13) و براکت سطل غربال (14) با این مشخصات مشخص می شود: سکوی تحمل موتور (2 ) به طور کلی به بدنه اصلی (5) متصل است ، موتور اصلی (1) بالاتر از سکوی تحمل موتور است (2) ، و سمت راست موتور اصلی (1) با یک قاب پشتیبانی ارائه می شود (3 ) روی قاب پشتیبانی (3) یک سوراخ مدور که از لوله برقی پشتیبانی می کند (4) متصل شده است.لوله برقی (4) موتور و بدنه اصلی دستگاه را به هم متصل می کند (5).بدنه اصلی ماشین (5) با ورودی (6) در سطح انتهای سمت راست بدنه اصلی ماشین (5) فراهم شده است.یک یاطاقان (7) در کنار نصب شده است ، سطح بالایی یاطاقان (7) دارای دو سوراخ است (8) ، و یک لوله انتقال دهنده (9) در زیر سطح انتهای سمت راست بدنه اصلی نصب شده است (5) ، و لوله انتقال دهنده (9) به سمت راست بدنه متصل است سطح چپ فن پیش نویس القایی (11) در طرف ، سطح بالایی فن پیش نویس القایی (11) از طریق طریق صفحه سطل (13) متصل می شود لوله انتقال دهنده (10) ، و سمت راست فن پیش نویس القایی (11) به موتور فن القایی (12) متصل است ، سطل صفحه سه پایه سطل غربال (13) در اطراف (12) وجود دارد ، و اصلی موتور (1) و موتور فن (12) به منبع تغذیه متصل می شوند.https://www.youtube.com/channel/UC6PlAXWIfCb61q7VIV800KA/videos؟view=0&sort=dd&shelf_id=0 پایین قاب پشتیبانی (3) به طور کلی با سکوی تحمل موتور (2) متصل است و قسمت بالای قاب پشتیبانی (3) توسط یک سوراخ گرد پشتیبانی می شود.دو سوراخ (8) در سطح بالایی یاتاقان (7) ، سوراخ سمت چپ (8) یک سوراخ تخلیه و سوراخ سمت راست (8) یک سوراخ ورودی آب است. قسمت بالای بشکه غربال (13) یک استوانه است و قسمت پایین آن یک مخروط است. مزایا: این اختراع یک سنگ شکن معمولی و یک آسیاب پودر را ترکیب می کند ، به طوری که روند خرد کردن و آسیاب کردن پودر ساده است ، کار ساده و راحت است ، اصل اختراع پیشرفته است ، ساختار مناسب و خروجی پودر است بهبود یافته است شکل 1 یک نمای پرسپکتیو از یک دستگاه خرد کردن و سنگ زنی یکپارچه است. در تصویر: 1. موتور اصلی موتور.2. سکوی تحمل موتور ؛3. قاب پشتیبانی ؛4. لوله برقی ؛5. بدنه موتور اصلی؛6. ورودی خوراک7. تحمل؛8. سوراخ9. انتقال خط لوله ؛10. خط لوله انتقال ؛11. فن پیش نویس القایی؛12. موتور فن پیش نویس القایی؛13. سطل الک؛14. براکت سطل الک. راه های دقیق http://www.beisu-extrusion.com برای توضیح بهتر راه حل فنی ، روش استفاده همراه با تجسم زیر به طور مفصل شرح داده شده است: دستگاه خرد کردن و سنگ زنی ، شامل موتور اصلی (1) ، سکوی تحمل موتور (2) ، قاب پشتیبانی (3) ، لوله برقی (4) ، بدنه دستگاه اصلی (5) ، ورودی (6) ، یاطاقان (7) ، سوراخ ( 8) ، لوله انتقال (9) ، لوله انتقال (10) ، فن پیش نویس القایی (11) ، موتور فن پیش نویس القایی (12) ، سطل صفحه (13) ، براکت سطل صفحه (14) ، مشخص شده توسط: سکوی تحمل موتور ( 2) با بدنه اصلی موتور (5) به یک بدنه متصل شوید ، موتور اصلی موتور (1) بالاتر از سکوی تحمل موتور است (2) ، موتور اصلی موتور (1) دارای یک قاب پشتیبانی (3) در سمت راست است ، و قاب پشتیبانی (3) دارای یک سوراخ گرد است که از لوله الکتریکی پشتیبانی می کند (4).لوله برقی (4) موتور و بدنه اصلی را به هم متصل می کند (5).بدنه اصلی (5) دارای ورودی (6) است ، و سطح بالای سمت راست بدنه اصلی (5) با یاتاقان (7) متصل است ، سطح بالایی بلبرینگ (7) دارای دو سوراخ است (8) ، و سطح سمت راست پایین بدنه اصلی (5) دارای یک لوله انتقال دهنده (9) متصل به سطح چپ فن پیش نویس القایی (11) در سمت راست بدنه است ، سطح بالایی فن کشش القایی (11 ) از طریق لوله انتقال دهنده (10) به سطل صفحه نمایش (13) متصل می شود.سمت راست فن پیش نویس القایی (11) به موتور فن القایی متصل است (12).سه براکت صفحه ای وجود دارد (13). هنگام استفاده ، منبع تغذیه را روشن کنید ، موتور اصلی (1) و موتور فن (12) در حال کار هستند و می توان مواد را از طریق درگاه تغذیه (6) برای خرد کردن و آسیاب کردن اضافه کرد.موتور فن پیش نویس القایی (12) پس از دویدن ، خرد کردن و آسیاب کردن ، فشار منفی ایجاد می کند. مواد از طریق لوله انتقال دهنده (9) و لوله انتقال دهنده (10) به بشکه صفحه (13) به بیرون جریان می یابد و روند به پایان می رسد. در حین استفاده می توان آن را از طریق سوراخ تخلیه سمت چپ یاتاقان (7) و سوراخ ورودی آب در سمت راست تنظیم کرد. ویژگی های فنی:https://www.youtube.com/channel/UC6PlAXWIfCb61q7VIV800KA/videos؟view=0&sort=dd&shelf_id=0 دستگاه خرد کردن و سنگزنی همه در یک ، از جمله موتور اصلی (1) ، سکوی تحمل موتور (2) ، قاب پشتیبانی (3) ، لوله برقی (4) ، بدنه دستگاه اصلی (5) ، ورودی (6) ، یاطاقان () 7)) ، سوراخ (8) ، لوله انتقال (9) ، لوله انتقال (10) ، فن پیش نویس القایی (11) ، موتور فن پیش نویس القایی (12) ، سطل صفحه (13) و براکت سطل صفحه (14) ، مشخص می شود توسط: موتور سکوی تحمل (2) با بدنه اصلی موتور (5) به یک بدنه متصل می شود ، موتور اصلی موتور (1) بالاتر از سکوی تحمل موتور (2) و سمت راست موتور اصلی موتور است ( 1) دارای یک قاب پشتیبانی (3) ، یک قاب پشتیبانی (3)) با یک سوراخ دور متصل به پشتیبانی از لوله الکتریکی (4) ، لوله الکتریکی (4) موتور و بدنه اصلی را متصل می کند (5) ، بدنه اصلی (5) با ورودی (6) فراهم شده است ، انتهای سمت راست بدنه اصلی (5) یاتاقان (7) در سمت بالا نصب شده است ، دو سوراخ (8) در سطح بالایی بلبرینگ ارائه شده است (7) ، و یک لوله انتقال دهنده (9) در زیر راست نصب شده استسطح d بدنه اصلی (5) ، و لوله انتقال دهنده (9) متصل است سطح سمت چپ فن پیش نویس القایی (11) در سمت راست بدنه دستگاه ، سطح بالایی فن پیش نویس القایی (11) از طریق لوله انتقال دهنده (10) به سطل صفحه (13) متصل است و سمت راست فن پیش نویس القایی (11) به موتور فن القایی (12) متصل است ، سه پایه سطل الک (13) در اطراف مرتب شده اند سطل الک (12) ، و موتور اصلی (1) و موتور فن (12) به منبع تغذیه متصل هستند. ماشین خرد و خرد کردن یکپارچه مطابق ادعا 1 ، مشخص شده این است که پایین قاب پشتیبانی (3) به طور کلی به سکوی تحمل موتور (2) متصل است ، و قسمت بالای قاب پشتیبانی (3) پشتیبانی می شود توسط یک سوراخ گرد ماشین خرد کردن و سنگزنی یکپارچه مطابق ادعا 1 ، که در آن دو سوراخ (8) در سطح بالایی بلبرینگ (7) ، سوراخ سمت چپ (8) یک سوراخ تخلیه است ، و سمت راست سوراخ (8) یک ورودی آب. ماشین خرد کن و آسیاب یکپارچه مطابق ادعای 1 ، که در آن قسمت بالایی بشکه غربال (13) یک استوانه است و قسمت پایین آن یک مخروط است. خلاصه فنیhttps://www.youtube.com/watch؟v=CtwGr0gTY-oدستگاه خرد کردن و سنگ زنی یکپارچه اختراع حاضر شامل یک موتور ماشین اصلی (1) ، یک سکوی تحمل موتور (2) ، یک قاب پشتیبانی (3) ، یک لوله الکتریکی (4) ، یک بدنه ماشین اصلی (5) ، یک پورت تغذیه (6) و یاتاقان (7).) ، سوراخ (8) ، لوله انتقال (9) ، لوله انتقال (10) ، فن پیش نویس القایی (11) ، موتور فن پیش نویس القایی (12) ، سطل صفحه (13) و براکت سطل صفحه (14) ، سکوی تحمل موتور (2)) با بدنه اصلی موتور (5) به یک بدنه متصل است ، موتور اصلی موتور (1) بالاتر از سکوی تحمل موتور است (2) ، موتور اصلی موتور (1) با یک قاب پشتیبانی ارائه می شود (3 ) در سمت راست ، و قاب پشتیبانی (3) با یک سوراخ گرد متصل شده است لوله لوله (4) را پشتیبانی می کند.لوله برقی (4) موتور و بدنه اصلی را به هم متصل می کند (5).بدنه اصلی (5) با ورودی (6) بالای بدنه اصلی (5) و انتهای سمت راست بدنه اصلی (5) در قسمت بالایی نصب شده است یاتاقان (7) وجود دارد ، و حال اختراع ترکیبی از یک سنگ شکن معمول و یک دستگاه خرد کن برای ساده و آسان کار با خرد کردن و خرد کردن پودر است. ویژگی های فنی: 1. دستگاه خرد کن و آسیاب همه در یک ، از جمله موتور اصلی (1) ، سکوی تحمل موتور (2) ، قاب پشتیبانی (3) ، لوله برقی (4) ، بدنه دستگاه اصلی (5) ، ورودی ( 6) ، بلبرینگ (7)) ، سوراخ (8) ، لوله انتقال (9) ، لوله انتقال (10) ، فن پیش نویس القایی (11) ، موتور فن پیش نویس القایی (12) ، سطل صفحه (13) و براکت سطل صفحه (14) ، مشخص شده توسط: موتور سکوی تحمل (2) با بدنه اصلی موتور (5) به یک بدنه متصل می شود ، موتور اصلی موتور (1) بالاتر از سکوی تحمل موتور (2) و سمت راست موتور اصلی موتور (1) با یک قاب پشتیبانی (3) ، یک قاب پشتیبانی (3) ارائه می شود) با یک سوراخ گرد پشتیبانی می شود لوله برق (4) ، لوله الکتریکی (4) موتور و بدنه اصلی را متصل می کند (5) ، بدنه اصلی (5) با ورودی (6) فراهم شده است ، انتهای سمت راست بدنه اصلی (5) یاطاقان (7) در سمت بالا نصب شده است ، دو سوراخ (8) در سطح بالایی یاتاقان (7) ، و یک لوله انتقال دهنده (9) آنی استدر زیر سطح انتهای سمت راست بدنه اصلی قرار دارد (5) ، و لوله انتقال دهنده (9) متصل است سطح سمت چپ فن کشش القایی (11) در سمت راست بدنه دستگاه ، سطح بالایی پیش نویس القایی فن (11) از طریق لوله انتقال دهنده (10) به سطل صفحه نمایش (13) متصل می شود و سمت راست فن پیش نویس القایی (11) به موتور فن القایی (12) متصل است ، سه سطل پشتیبانی از غربال (13) ) در اطراف سطل غربال مرتب شده اند (12) ، و موتور اصلی (1) و موتور فن (12) به منبع تغذیه متصل می شوند.ماشین خرد و خرد کردن یکپارچه مطابق ادعا 1 ، مشخص شده این است که پایین قاب پشتیبانی (3) به طور کلی به سکوی تحمل موتور (2) متصل است ، و قسمت بالای قاب پشتیبانی (3) پشتیبانی می شود توسط یک سوراخ گرد3. دستگاه خرد کردن و سنگ زنی مطابق ادعا 1 ، که در آن دو سوراخ (8) در سطح بالایی بلبرینگ (7) ، سوراخ سمت چپ (8) یک سوراخ تخلیه است ، و سمت راست سوراخ (8) ورودی آب است.4. دستگاه خرد کردن و سنگ زنی مطابق ادعا 1 ، که در آن قسمت بالایی بشکه غربال (13) یک استوانه است و قسمت پایین آن یک مخروط است.خلاصه فنی خرد کردن و سنگ زنی ماشین اختراع حاضر شامل یک موتور ماشین اصلی (1) ، یک سکوی تحمل موتور (2) ، یک قاب پشتیبانی (3) ، یک لوله الکتریکی (4) ، یک بدنه اصلی ماشین (5) ، یک درگاه تغذیه (6) و یک یاطاقان (7).) ، سوراخ (8) ، لوله انتقال (9) ، لوله انتقال (10) ، فن پیش نویس القایی (11) ، موتور فن پیش نویس القایی (12) ، سطل صفحه (13) و براکت سطل صفحه (14) ، سکوی تحمل موتور (2)) با بدنه اصلی موتور (5) به یک بدنه متصل است ، موتور اصلی موتور (1) بالاتر از سکوی تحمل موتور است (2) ، موتور اصلی موتور (1) با یک قاب پشتیبانی ارائه می شود (3 ) در سمت راست ، و قاب پشتیبانی (3) متصل است با یک سوراخ گرد از لوله الکتریکی پشتیبانی می کند (4).لوله برقی (4) موتور و بدنه اصلی را به هم متصل می کند (5).بدنه اصلی (5) با ورودی (6) بالای بدنه اصلی (5) و انتهای سمت راست بدنه اصلی (5) در قسمت بالایی نصب شده است یاتاقان (7) وجود دارد ، و حال اختراع ترکیبی از یک سنگ شکن معمول و یک دستگاه خرد کن برای ساده و آسان کار با خرد کردن و خرد کردن پودر است.
